閥門是管道系統，用于控制介質通過所述系統。此控制是通過某種類型障礙物的操縱的閥。使用機械閥致動裝置稱為“驅動器”來操作閥門使用的功率源，例如壓縮空氣或電能。大多數驅動閥也可提供手動版本，或作為驅動閥門的手動超控。所有的最常見類型的自動閥分為三個主要類別。它們是線性的、旋轉、和自動致動。存在多種閥類型在這些類別中的每個均具有其自身的益處。這個訓練課程重點是旋轉和線性致動器驅動的閥門。

旋轉閥

(也稱為“直角回轉”）閥，這些類型的閥門，依靠該旋轉運動在大多數情況下這種流動障礙物限制旋轉到90度(四分之一轉)，然而，該閥門使用一個較大的旋轉度和具有多于2個位置中使用的常規操作。閥是直角回轉，真正是在完全閉合0?、90?時完全打開。直角回轉閥的示例是球閥、旋塞閥和蝶形閥。

線性閥

有兩種截然不同的類型的線性閥門（明桿多回轉和軸向)。雖然兩種類型的閥依賴于線性運動的流動障礙物，它們是非常不同的結構和操作。明桿多回轉閥門移動的障礙物而轉動的螺紋桿，其連接于所述障礙物的實例多回轉閥門有閘閥、截止閥、節流閥、隔膜閥、針形閥。這些類型的閥通常用于控制流動的應用。軸向閥使用氣動的或電磁的力沿軸線滑動的障礙物。這些因素的一些實例是同軸閥門、閥門座和角度。這些閥門是快速作用的并且通常僅用于開/關過程應用。

回轉閥

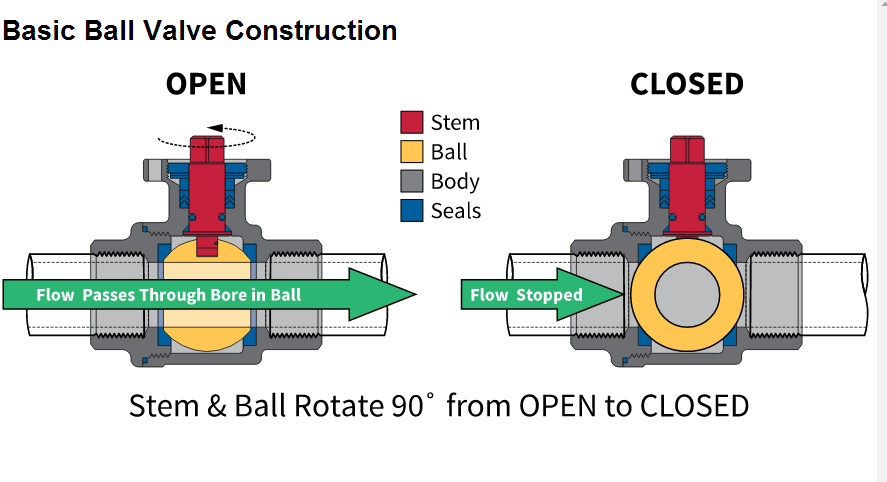

球閥

直角回轉球閥2路是目前最常見的類型的過程控制閥門。他們是2路（入口和出口)，2-位置(打開和關閉的閥，用于關閉或隔離的系統、或一個環系統或組件內。該基本結構的球閥包括一個球作為晶體生長抑制劑阻礙了夾在兩個杯狀密封件稱為“席位”。通常，球具有直通孔。當這種介質流過孔的閥被打開。當球旋轉90?，培養基的流動停止的球，現在完全填滿開口在座椅中。3，4，5-通球閥也可用，但卻不常見。這些類型的閥中的球覆蓋在球閥。球閥最適合開啟/關閉應用。節流是可能的，但不是最理想的使用的標準球閥。專業球閥可用于節流。

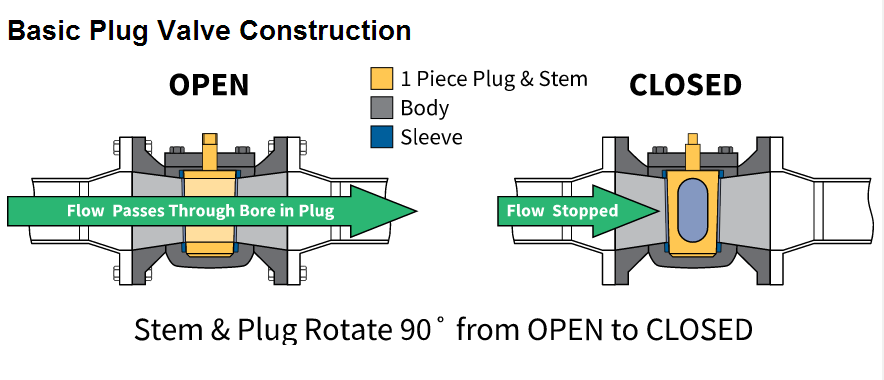

旋塞閥

該基本構造的閥插頭是幾乎相同的球的形狀的障礙物。在這種情況下，在球的稍微漸縮的圓柱。該圓筒具有一個通孔，就像一個球形閥，并且它的操作方式相同，是在一個打開位置和閉合時轉動90?。它的優點，使得它們?cè)谀承?yīng)用中優選的選擇。一個是，它們不包含空穴或空腔，在該系統中，媒體能夠捕集。另一種是，可通過調整固定泄漏可能隨著時間的推移而發展，而作為一個球閥將需要修理或更換。比如球閥、塞閥通常用于開啟/關閉應用。旋塞閥常常被用于極端的服務應用程序，如煉油廠和化工廠的腐蝕性環境中使用。

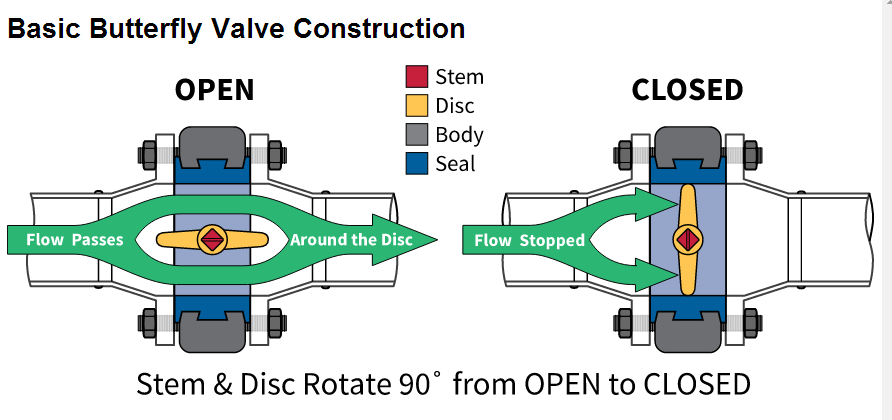

蝶閥

相反地，球閥和塞閥，蝶形閥使用圓盤形障礙物。基本、蝶閥一般被稱為“彈性密封”。他們有一個單作用的密封環的閥體和密封盤以及密封管和法蘭之間的閥體。當將盤以垂直方向流動，該流動停止。當旋轉90?的流量通過閥的運動的細長外形。蝶形閥通常用于大尺寸管的旋塞閥或球閥都會非常的大，昂貴，并且沉重。蝶形閥功能也相當?shù)牧髁靠刂崎y和/或開/關閥。如果使用手動致動器是在流量控制應用中，它必須鎖定就位，使得流體不會在任一方向上旋轉的盤。大多數手動蝶閥并包含這一功能。

多回轉閥門

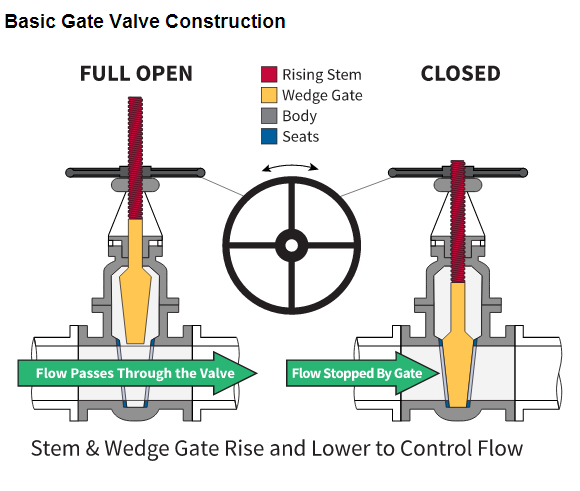

閘閥

柵極通過移動楔形盤上下障礙物打開和關閉通過閥的流動路徑。這種線性運動通過桿螺紋上升。轉動該螺紋桿需要多次旋轉（多圈）從打開至關閉。轉速所需的閥尺寸通常是在3英寸X+2。因此將需要6英寸的閥20的芯柱(6)3[x+2]=20。它們應當僅用于開/關應用，節流了較長時間,會損壞所述障礙物并密封。使用的閘閥節流還不是非常有效，因?yàn)榇蟛糠值牧髁繉⒃鲩L(zhǎng)10%。
截止閥

截止閥的操作具有凸面圓盤形狀的塞可升高和降低經由座升高桿為圓形的內部的周圍呈球形體的“赤道”。若否，則進入“下半球”從一個側面，然后向上行進穿過座椅和流出出口的相對側的“北半球”。截止閥適用于節流應用、通/斷。主要有2種方式，截止閥是優選選擇，并且用于精確流量控制3通球閥通常用于混合來自兩個媒體端口入口，并引導混合物穿過出口端口。

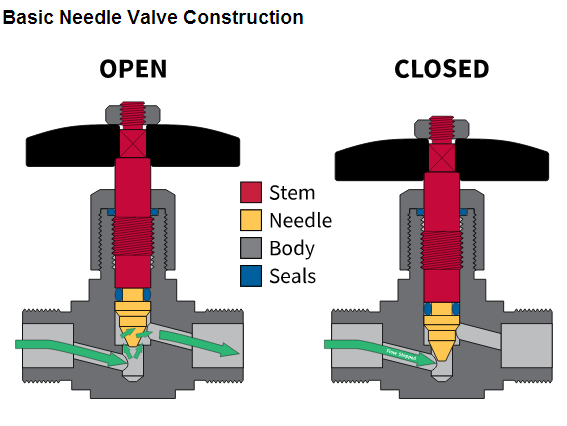

針閥

這些都是非常相似的球形閥2的主要差異。它們是小的和更精細地控制較小的線路上流動。兩個相反的盤形插件，他們使用的“針”，其具有錐形形狀，并移動進出的孔口。雖然有效地作為on/off)閥，這些也不是最好的選擇。針形閥用來控制微小流量節流。

快速作用閥門

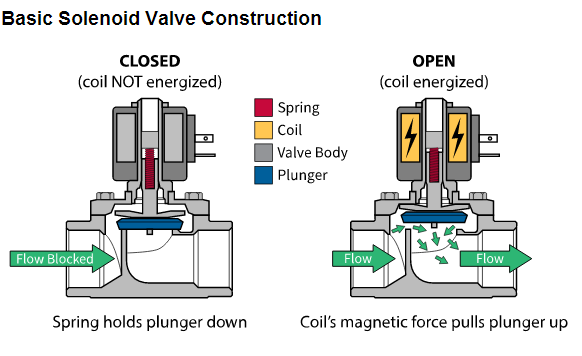

電磁閥

電磁閥也叫螺線管閥使用閉合臂來操作線性滑動障礙物打開和關閉閥，或變化的流動從一個出口到另一個。存在許多不同類型的障礙物（包括柱塞、穿梭、滑閥和隔膜閥。該線性運動是通過激勵電磁線圈以在一個方向上的障礙物。彈簧驅動的障礙物背面的相對方向上，當所述線圈被斷電。2-位置開關閥，是最常見類型的電磁閥，但也有大量的人，包括3-位置的2個線圈，將障礙物的相反方向，彈簧中心使用它當沒有通電。甚至有比例電磁閥用于控制流量。這些閥中，該線圈移動的障礙物距離是基于不同的供給電壓。螺線管閥門較小。其大小由該強度的該線圈的繞組用于產生磁場的激勵。除了強度上的限制，在流動路徑中的孔口和電磁閥相比是相當小的線路尺寸。這種限制增加了流量和通過閥門的壓降。日常常見的應用包括基于制冰機和洗碗機。在工業自動化閥門、螺線管閥還用于控制將空氣供應到氣動致動器。如果高流量或較小的壓力降，電磁閥是不合適的。同軸角度或閥門座。大多數電磁閥包括閥主體，各類型線圈。線圈中的電壓范圍內的多種連接器，電氣保護等級。
同軸閥

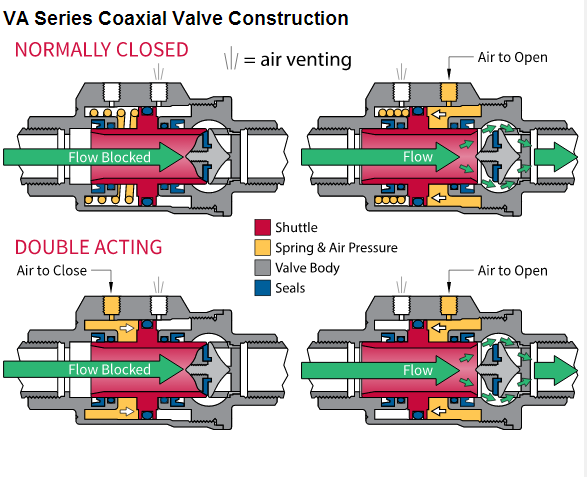

閥2同軸的位置，閥可以是氣動或電動地驅動。電動版本使用電磁線圈和彈簧，類似于螺線管閥。該版本使用氣動空氣壓力和彈簧(彈簧復位)，或空氣壓力在兩個方向(雙向)。使用同軸閥往復型障礙物，穿過介質時打開。該傳送裝置移動到一個位置或另一個來執行其功能，或者開/關或分流流量到適當?shù)某隹凇ＭS閥(10)具有更大的流動通道的電磁閥相比，但仍然沒有完全的閥端口。那是真的，又有一個限制流量和壓力損失的增加。有風格多樣的同軸閥。兩個例子是VA系列氣動操作閥的開/關VAX系列電動或氣動同軸閥可在2-3開/關方式或雙向分流。對于許多應用同軸ON/OFF閥使代替球形閥。同軸閥將提供較小的閥更快操作的球閥將典型地具有較高的流速與壓降較低。

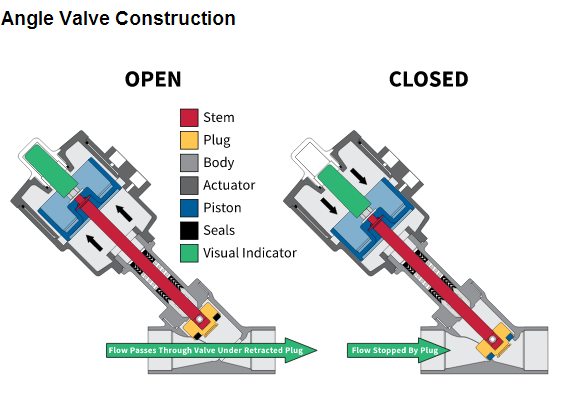

氣動角座閥

座椅角度的閥位置的閥2與內置的氣動執行器。所述致動器可以被返回彈簧作用或雙作用的。脫膜劑為插頭進入閥角度坐在傾斜座椅模制到所述閥的流動路徑。所述插頭被幾乎完全縮回時的流動路徑打開。這一因素使座椅角度閥門的最高流量快速作用閥具有最低的壓降。在許多應用中打開/關閉，閥座的閥角度的完美替代品。他們采取快、成本更低并且持續時間更長。
