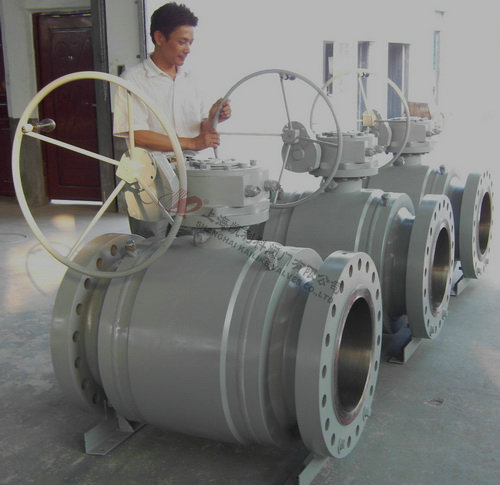

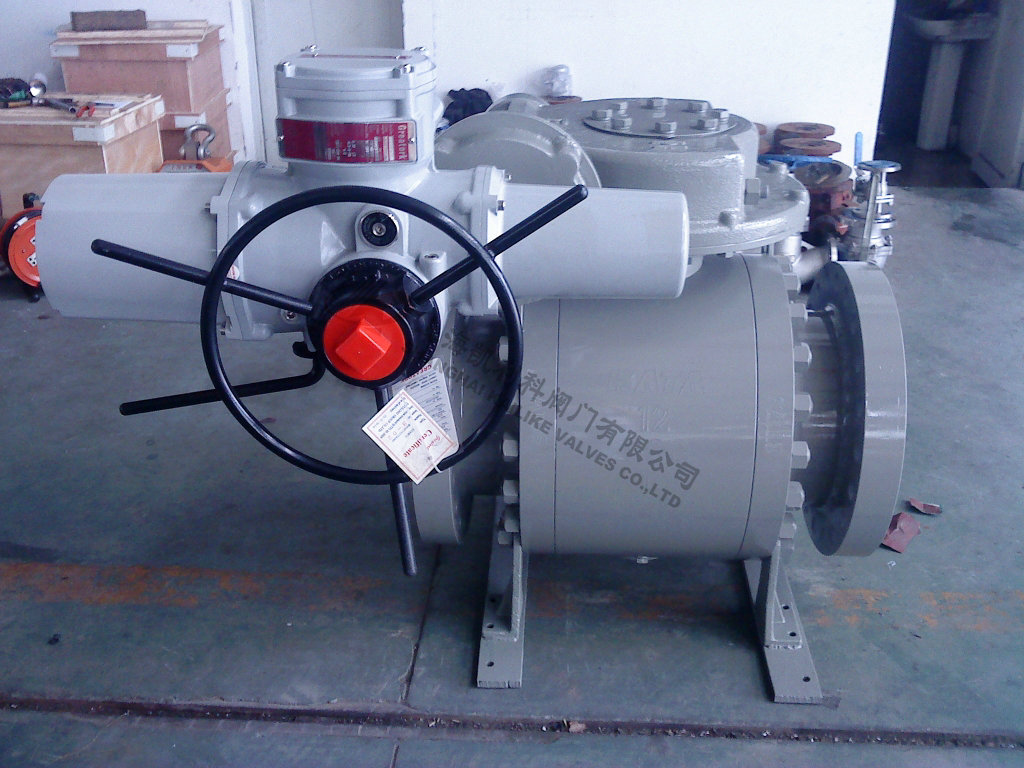

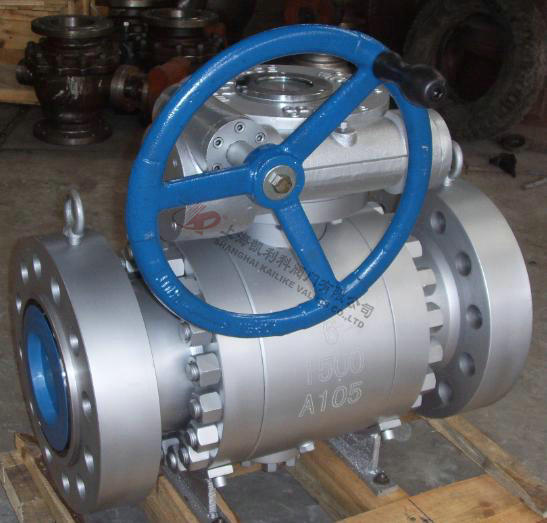

產品名稱：	美標固定球閥	產品型號：	Q47F、Q347F、Q647F、Q947F
公稱通徑：	DN50～DN1200	結構形式：	球形
公稱壓力：	1.6Mpa～42.0Mpa	連接方式：	法蘭
適用溫度：	-20～+100℃～+450℃	驅動方式：	手動、蝸輪、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、燃?xì)狻怏w及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

Q47F美標固定球閥用于天然氣、油品、化工、冶金、城建、環保、制藥、食品等行業，其中抗硫系列產品適用于含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

產品特點

（1）操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
（2）密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
（3）防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
（4）自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
（5）排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統（客戶需要請?jiān)谟嗁彆r說明）
（6）本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現緊急十青況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面，確保達到可靠的密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
（7）廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

主要零件及材質

序號	零件 名稱	普通碳 鋼系列	不銹鋼系列		低溫鋼系列		抗硫系列
							GB標準	NACE標準
1	閥  蓋	A216 WCB	A351 CF8、CF8M、CF3、CF3M		A352 LCB、 LCC+ENP		A216 WCB	A351 CF8M
2	螺  母	A194 2H	A194 8 、8M		A194 4		A194 2HM	A194 2HM
3	螺  柱	A193 B7	A193 B8、B8M		A320 L7		A193 B7M	A193 B7M
4	墊  片	柔性石墨+不銹鋼
5	O形圈	氟橡膠
6	彈  簧	INCONEL X-750
7	O形圈	氟橡膠
8	O形圈	氟橡膠
9	擋  圈	PTFE
10	防火圈	石墨盤根
11	閥座支撐圈	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	F182 F6a		A105+ HCr/ENP		A182、F316+ENP
12	閥  座	PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK
13	止推墊片	PTFE、或PTFE+柔性石墨
14	鍵	GB/T699 45、ASTM 1045
15	閥桿	A182 F6a	A182 F304、F316、F304L、F316L	A182 F6a		A182 F304		A182 F316+ENP
16	防靜電裝置	不銹鋼組合件
17	軸  套	304+PTFE
18	球  體	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A352 LCB、 LCC+ENP		A105+ HCr/ENP		A351 CF8M+ENP
19	墊  片	PTFE
20	軸  套	304+PTFE
21	螺  母	A194 2H	A194 8 、8M	A194 4		A194 2HM		A194 2HM
22	螺  柱	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
23	底  蓋	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
24	墊  片	柔性石墨+不銹鋼
25	閥  體	A216 WCB	A351 CF8、CF8M、CF3、CF3M	A352 LCB、 LCC+ENP		A216 WCB		A351 CF8M
26	墊  片	柔性石墨+不銹鋼
27	O形圈	氟橡膠
28	上  蓋	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
29	螺  釘	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
30	O形圈	氟橡膠
31	O形圈	氟橡膠
32	填  料	柔性石墨/石墨盤根
33	螺  母	A194 2H	A194 8 、8M	A194 4		A194 2HM		A194 2HM
34	螺  柱	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
35	聯接盤	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
36	定位銷	不銹鋼
37	螺  釘	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
38	蝸輪箱	組合件
39	注脂閥	同殼體材料
40	排污閥	同殼體材料
41	注脂閥	同殼體材料

技術規范

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 HG20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

試驗壓力

壓力等級		試驗壓力(MPa）
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
10.0	-	15.0	16.5
16.0		24.0	17.6
25.0		37.5	27.5
32.0		48.0	35.2
42.0		58.8	46.2
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
	800	18.2	14.3
	900	22.5	16.5
	1500	35.0	27.5
	2500	63.0	46.2
	3500	84.0	61.6
	4500	114.0	83.6
-	10K	2.4	1.5
-	20K	5.8	4.0

外形結構圖

150LB主要連接尺寸

公稱壓力 PN(Class)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
		RF	BW	全通徑	縮徑
150LB	1/2	108	140	13	-	89	60.5	35	-	2	-	12	4-15	-	59
	3/4	117	152	19	-	98	70	43	-	2	-	12	4-15	-	63
	1	127	165	25	-	108	79.5	51	-	2	-	12	4-15	-	75
	11/4	140	178	32	-	117	89	64	-	2	-	13	4-15	-
	11/2	165	190	38	-	127	98.5	73	-	2	-	15	4-15	-	95
	2	178	216	51	-	152	120.5	92	-	2	-	16	4-19	-	107
	21/2	190	241	64	-	178	139.5	105	-	2	-	18	4-19	-	142
	3	203	283	76	64	190	152.5	127	-	2	-	19	4-19	-	152
	4	229	305	102	76	229	190.5	157	-	2	-	24	8-19	-	178
	5	356	381	127	102	254	216	186	-	2	-	24	8-22	-	252
	6	394	457	152	127	279	241.5	216	-	2	-	26	8-22	-	272
	8	457	521	203	152	343	298.5	270	-	2	-	29	8-22	-	398
	10	533	559	254	203	406	362	324	-	2	-	31	12-26	335	495
	12	610	635	305	254	483	432	381	-	2	-	32	12-26	385	580
	14	686	762	337	305	533	476	412	-	2	-	35	12-29	430	625
	16	762	838	387	337	597	540	470	-	2	-	37	16-29	470	720
	18	864	914	438	337	635	578	533	-	2	-	40	16-32	-	-
	20	914	991	489	387	699	635	584	-	2	-	43	20-32	590	840
	24	1067	1143	591	489	813	749.5	692	-	2	-	48	20-35	700	1050

300LB主要連接尺寸

公稱壓力 PN(Class)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
		RF	BW	全通徑	縮徑
300LB	1/2	140	140	13	-	95	66.5	35	-	2	-	15	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	2	-	16	4-19	-	63
	1	165	165	25	-	124	89	51	-	2	-	18	4-19	-	75
	11/4	178	178	32	-	133	98.5	64	-	2	-	19	4-19	-	-
	11/2	190	190	38	-	156	114.5	73	-	2	-	19	4-22	-	95
	2	216	216	51	-	165	127	92	-	2	-	23	8-19	-	107
	21/2	241	241	64	-	190	149	105	-	2	-	26	8-22	-	142
	3	283	283	76	64	210	168.5	127	-	2	-	29	8-22	-	152
	4	305	305	102	76	254	200	157	-	2	-	32	8-22	-	178
	5	381	381	127	102	279	235	186	-	2	-	35	8-22	-	252
	6	403	457	152	127	318	270	216	-	2	-	37	12-22	-	272
	8	502	521	203	152	381	330	270	-	2	-	42	12-25	-	398
	10	568	559	254	203	445	387.5	324	-	2	-	48	16-29	335	495
	12	648	635	305	254	521	451	381	-	2	-	51	16-32	385	580
	14	762	762	337	305	584	514.5	413	-	2	-	54	20-32	430	625
	16	838	838	387	337	648	571.5	470	-	2	-	58	20-35	470	720
	18	914	914	432	337	711	628.5	533	-	2	-	61	24-35	-	-
	20	99	991	483	387	775	686	584	-	2	-	64	24-35	590	840
	24	1143	1143	591	483	914	813	692	-	2	-	70	24-41	700	1050

400LB主要連接尺寸

公稱壓力 PN(Class)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
		RF	BW	全通徑	縮徑
400LB	1/2	140	140	13	-	95	66.7	35	-	6.4	-	14.5	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	6.4	-	16	4-19	-	63
	1	165	165	25	-	124	88.9	51	-	6.4	-	17.5	4-19	-	75
	11/4	178	178	32	-
	11/2	190	190	38	-	156	114.3	73	-	6.4	-	22.5	4-22	-	95
	2	216	216	51	-	165	127	92	-	6.4	-	25.5	8-19	-	107
	21/2	241	241	64	-
	3	283	283	76	64
	4	305	305	102	76	254	200	157	-	6.4	-	35	8-26	-	178
	5	381	381	127	102
	6	403	457	152	127	318	269.9	216	-	6.4	-	41.5	12-26	250	300
	8	502	521	203	152	381	330.2	270	-	6.4	-	18	12-29	294	374
	10	568	559	254	203	445	387.3	324	-	6.4	-	54	16-32	370	445
	12	648	635	305	254	520	450.8	381	-	6.4	-	57.5	16-35	420	515
	14	762	762	337	305	585	514.3	413	-	6.4	-	60.5	20-35	460	550
	16	838	838	387	337	650	571.5	470	-	6.4	-	63.5	20-39	505	615
	18	914	914	432	337
	20	991	991	483	387	775	685.8	584	-	6.4	-	70	24-42	630	810
	24	1143	1143	591	483	915	812.8	692	-	6.4	-	76.5	24-48	825	1010

600LB主要連接尺寸

公稱壓力 PN(Class)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
		RF	BW	全通徑	縮徑
600LB	1/2	165	165	13	-	95	66.5	35	-	6.4	-	15	4-15	-	59
	3/4	191	191	19	-	118	82.5	43	-	6.4	-	16	4-19	-	63
	1	216	216	25	-	124	89	51	-	6.4	-	18	4-19	-	75
	11/4	229	229	32	-	133	98.5	64	-	6.4	-	21	4-19	-	-
	11/2	241	241	38	-	,, , , , , 156	114.5	73	-	6.4	-	23	4-22	-	95
	2	292	292	51	38	165	127	92	-	6.4	-	26	8-19	-	107
	21/2	330	330	64	51	190	179	105	-	6.4	-	29	8-22	-	178
	3	356	356	76	64	210	168.5	127	-	6.4	-	32	8-22	-	-
	4	432	432	102	76	273	216	157	-	6.4	-	38	8-25	-	-
	6	559	559	152	127	356	292	216	-	6.4	-	48	12-29	250	300
	8	660	660	200	152	419	349	270	-	6.4	-	56	12-32	294	374
	10	787	787	248	200	508	432	324	-	6.4	-	64	16-35	370	445
	12	838	838	298	248	559	489	381	-	6.4	-	67	20-35	420	515
	14	889	889	327	298	603	527	413	-	6.4	-	70	20-38	460	550
	16	991	991	375	327	686	603	470	-	6.4	-	77	20-41	505	615
	18	1092	1092	432	327	743	654	533	-	6.4	-	83	20-45	630	810
	20	1194	1194	483	375	813	724	584	-	6.4	-	89	24-45	-	-

900LB主要連接尺寸

公稱壓力 PN(Class)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
		RF	BW	全通徑	縮徑
900LB	2	368	368	47	38	216	165.1	92	-	7.92	-	38.5	8-26	-	-
	3	381	381	73	57	244	190.5	127	123.82	7.92	-	41.5	8-29	191	259
	4	457	457	98	73	292	234.5	157	149.22	7.92	-	44.5	8-32	216	297
	6	610	610	146	121	381	317.5	216	211.12	7.92	-	50	12-32	270	360
	8	737	737	190	146	470	393.7	270	269.88	7.92	-	63.5	12-39	322	394
	10	838	838	238	180	545	459.5	324	323.85	7.92	-	70	16-39	420	502
	12	965	965	282	238	610	533.4	381	381.00	7.92	-	79.5	20-39	470	572
	14	1029	1029	-	-	-	-	-	419.10	11.13	-	86	20-42	510	675
	16	1130	1130	-	-	-	-	-	469.90	11.13	-	89	20-45	600	762
	18	1219	1219	-	-	-	-	-	533.40	12.7	-	102	20-51	700	866
	20	1334	1334	-	-	-	-	-	584.20	12.7	-	108	20-54	720	894

1500LB主要連接尺寸

公稱壓力 PN(Class)	公稱通徑 DN	L		d1		D	D1	D2	D6	f	f2	b	ZZ-φd	H1	H2
		RF	BW	全通徑	縮徑
1500LB	2	368	368	47	47	216	165.1	124	95.25	7.92	-	38.5	8-26	126	217
	3	470	470	73	73	267	203.2	168	136.92	7.92	-	48	8-32	191	259
	4	564	564	98	98	311	245.5	194	161.92	7.92	-	54	8-35	216	297
	6	705	705	146	146	394	317.5	248	211.12	9.52	-	83	12-39	296	365
	8	832	832	190	190	483	393.7	318	269.88	11.13	-	92	12-45	378	475
	10	991	991	238	238	565	482.6	371	323.85	11.13	-	108	12-51	495	578
	12	1130	1130	282	282	675	571.5	438	381.00	14.27	-	124	12-54	542	696
	14	1257	1257	-	-	826	635	489	419.10	15.88	-	133.5	16-61	590	761
	16	1384	1384	-	-	915	704.5	546	469.90	17.48	-	146.5	16-67	670	831
	20	1664	1664	-	-	1170	990.6	673	584.20	17.48	-	178	16-80	750	950



聲明：【Q47F美標固定球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q47F美標固定球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
