產品名稱：	不銹鋼氣動法蘭蝶閥	產品型號：	D643H
公稱通徑：	DN50～DN1000	閥座密封：	堆焊合金、司太立合金
公稱壓力：	1.0Mpa～4.0MPa	連接方式：	法蘭式
適用溫度：	-20ºC～+550ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、粉體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

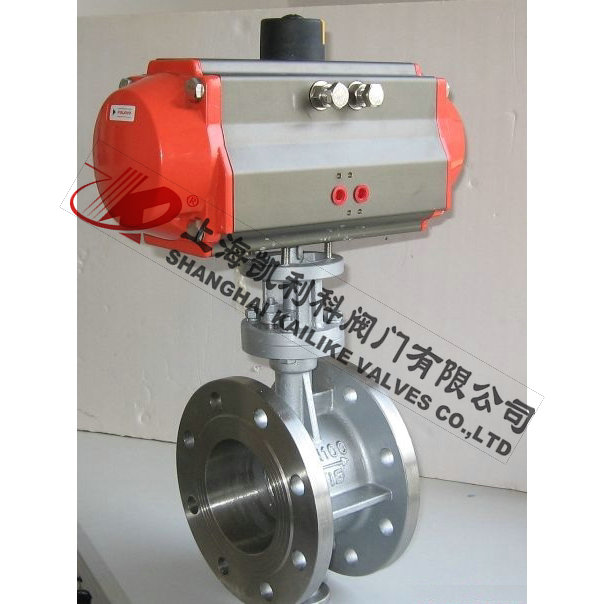

D643H不銹鋼氣動法蘭蝶閥采用精密的U形彈性密封圈及三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

產品特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

附件選項

根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

技術參數

公稱通經DN（mm)	50～2000
公稱壓力PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱	材料
閥體	不銹鋼
蝶板	不銹鋼
閥軸	不銹鋼
密封圈	不銹鋼圈
填料	柔性石墨

執行標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

偏心原理及密封形式

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

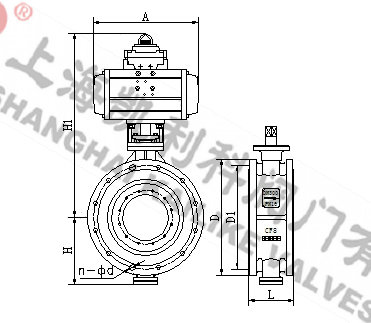

外形結構圖

主要外形尺寸PN0.6-1. 0MPa

公稱 通徑		長度 標準值		外形尺寸 （參考值）				連接尺寸 (標準值)						重量 (kg)
		L		H	H2	A	B2	PN0.6MPa			PN1.0MPa
毫米	英寸	短	長					D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	17
65	2.5	112	170	115	625	245	72	160	130	4-14	185	145	4-18	20
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	23
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	25
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	40
150	6	140	210	175	800	355	92	265	225	8-18	285	240	8-22	47
200	8	152	230	208	850	250	170	320	280	8-18	340	295	8-22	60
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	95
300	12	178	270	283	1035	450	220	400	395	12-22	445	400	12-22	124
350	14	190	290	310	1070	450	220	490	445	12-22	505	460	16-22	181
400	16	216	310	340	1190	450	220	540	495	16-22	565	515	16-26	260
450	18	222	330	380	1250	650	280	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1290	650	280	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1455	850	380	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1585	850	380	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1865	1250	380	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	2015	1500	580	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	2226	1500	580	1405	1340	32-33	1455	1380	32-39	2000

主要外形尺寸PN1.6-2.5MPa

公稱通徑		長度 標準值		外形尺寸 （參考值）				連接尺寸 (標準值)						重量 (kg)
		L		H	H2	A	B2	PN1.6MPa			PN2.5MPa
毫米	英寸	短	長					D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	605	245	72	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	625	245	72	185	145	4-18	185	145	8-18	22
80	3	114	180	120	645	355	92	200	160	8-18	200	160	8-18	25
100	4	127	190	138	675	355	92	220	180	8-18	235	190	8-22	28
125	5	140	200	164	715	355	92	250	210	8-18	270	220	8-26	43
150	6	140	210	175	800	250	138	285	240	8-22	300	250	8-26	50
200	8	152	230	208	850	250	170	340	295	12-22	360	310	12-26	64
250	10	165	250	243	925	250	170	405	355	12-26	425	370	12-30	99
300	12	178	270	283	1035	450	220	460	410	12-26	485	430	16-30	130
350	14	190	290	310	1070	450	220	520	470	16-26	555	490	16-33	188
400	16	216	310	340	1190	650	220	580	525	16-30	620	550	16-36	270
450	18	222	330	380	1250	650	280	640	585	20-30	670	600	20-36	350
500	20	229	350	410	1290	850	280	715	650	20-33	730	660	20-36	375
600	24	267	390	470	1455	850	380	840	770	20-36	845	770	20-39	560
700	28	292	430	550	1585	1250	380	910	840	24-36	960	875	24-42	610
800	32	318	470	640	1700	1250	280	1025	950	24-39	1085	990	24-48	880
900	36	330	510	710	1865	1250	280	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	770	2015	1250	380	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	890	2226	1500	380	1485	1390	32-48	1530	1420	32-56	2150

主要外形尺寸PN4.0MPa

公稱通徑		結構長度（標準值）		外形尺寸（參考值）				連接尺寸(標準值)
		L		H	H2	A	B2	PN4.0MPa
毫米	英寸	短	長					D	D1	Z-d
50	2	108	150	112				165	125	4-18
65	21/2	112	170	115	625	355	92	185	145	8-18
80	3	114	180	120	625	355	92	200	160	8-18
100	4	127	190	138	645	355	92	235	190	8-22
125	5	140	200	164	675	550	138	270	220	8-26
150	6	140	210	175	715	550	138	300	250	8-26
200	8	152	230	208	800	550	138	375	320	12-30
250	10	165	250	243	850	550	138	450	385	12-33
300	12	178	270	283	925	450	220	515	450	16-33
350	14	190	290	310	1035	450	220	580	510	16-36
400	16	216	310	340	1070	650	280	660	585	16-39
450	18	222	330	380	1190	650	280	685	610	20-39
500	20	229	350	410				755	670	20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000




聲明：【D641X不銹鋼氣動法蘭蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D641X不銹鋼氣動法蘭蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
