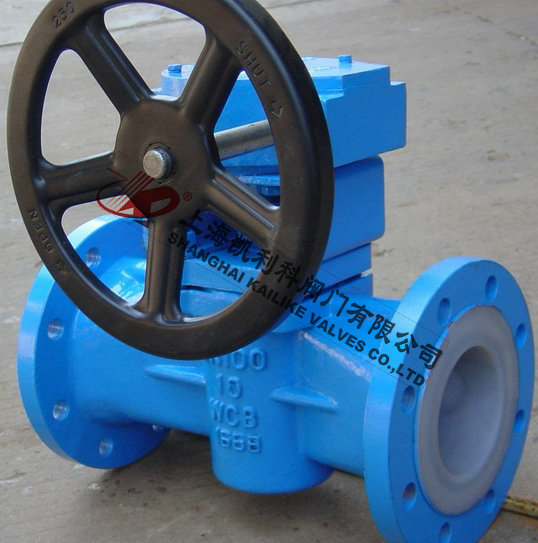

X43F46襯氟旋塞閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
| 產品名稱： | 襯氟旋塞閥 | 產品型號： | X43F46 |
| 公稱通徑： | DN20～DN250 | 結構形式： | 圓柱形或圓錐形 |
| 公稱壓力： | 1.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+180ºC | 驅動方式： | 手動、蝸輪 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 王水、硫酸、鹽酸、氫氟酸等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計標準 | HG/T3704,GB/T12240 | API6D | ||
| 結構長度 | HG/T3704,GB/T12221 | ASMEB16.10 | ||
| 法蘭形式尺寸 | HG/T20592,GB/T9119 | ASMEB16.5 | ||
| 檢驗與試驗 | GB/T13927,JB/T9092 | API598 | ||
| 公稱、壓力（MPa) | 1.0 | 1.6 | 150Lb | |
|
實驗壓力 (MPa) |
殼體試壓 | 1.5 | 1.5 | 1.5 |
| 高壓密封 | 1.1 | 1.1 | 1.1 | |
| 低壓密封 | 0.6 | 0.6 | 0.6 | |
| 適用溫度（℃） | PFA:-30～200 FEP-30～150 | |||
| 適用介質 |
鹽酸、硝酸、氫氟酸、液氯、硫酸 王水等強腐蝕性介質 |
|||
|
公稱通徑 DN |

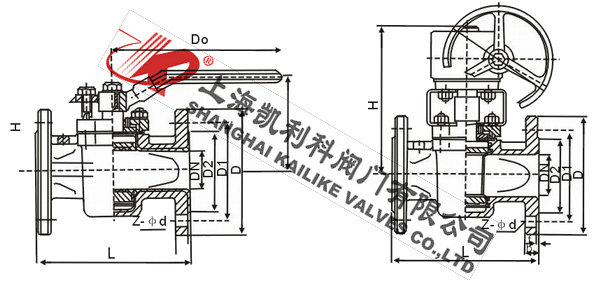

PN1.0(MPa)主要外形尺寸和連接尺寸 | 重量 | ||||||||
| L | D | D1 | D2 | f | b | nd | Do | H | Kg | |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 414 | 160 | 95 | 7 |
| 25 | 160 | 115 | 85 | 65 | 3 | 14 | 414 | 160 | 98 | 8 |
| 32 | 170 | 135 | 100 | 70 | 3 | 16 | 418 | 220 | 113 | 10 |
| 40 | 180 | 145 | 110 | 80 | 3 | 18 | 418 | 250 | 135 | 15 |
| 50 | 210 | 160 | 125 | 100 | 3 | 20 | 818 | 250 | 140 | 18 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 818 | 300 | 145 | 25 |
| 80 | 250 | 195 | 160 | 135 | 3.5 | 22 | 818 | 330 | 205 | 35 |
| 100 | 275 | 215 | 180 | 155 | 4 | 24 | 818 | 350 | 240 | 46 |
| 125 | 310 | 245 | 210 | 185 | 4 | 26 | 818 | 400 | 260 | 65 |
| 150 | 350 | 280 | 240 | 210 | 4 | 28 | 823 | 600 | 290 | 90 |
| 200 | 400 | 335 | 295 | 265 | 4.5 | 32 | 823 | 800 | 330 | 160 |
| 250 | 460 | 390 | 350 | 320 | 4.5 | 36 | 1223 | 900 | 380 | 230 |
| DN | L | D | D1 | D2 | Z-d | f | b | H | W | H |
| 15 | 110 | 95 | 65 | 45 | 4-14 | 2 | 14 | 85 | 180 | |
| 20 | 117 | 105 | 75 | 55 | 4-14 | 2 | 14 | 88 | 180 | |
| 25 | 127 | 115 | 85 | 65 | 4-14 | 2 | 14 | 98 | 260 | |
| 32 | 140 | 140 | 100 | 78 | 4-18 | 3 | 16 | 101 | 260 | |
| 40 | 165 | 150 | 110 | 85 | 4-18 | 3 | 16 | 128 | 320 | |
| 50 | 178 | 165 | 125 | 100 | 4-18 | 3 | 16 | 128 | 320 | |
| 65 | 190 | 185 | 145 | 120 | 4-18 | 3 | 18 | 135 | 320 | |
| 80 | 203 | 200 | 160 | 135 | 8-18 | 3 | 20 | 164 | 400 | 322 |
| 100 | 229 | 220 | 180 | 155 | 8-18 | 3 | 20 | 178 | 400 | 332 |
| 125 | 254 | 250 | 210 | 185 | 8-18 | 3 | 22 | 205 | 385 | |
| 150 | 267 | 285 | 240 | 210 | 8-23 | 3 | 24 | 220 | 405 | |
| 200 | 292 | 340 | 295 | 265 | 8-23 | 3 | 26 | 455 | ||
| 250 | 330 | 395 | 350 | 320 | 12-23 | 4 | 28 | 490 |
聲明：【X43F46襯氟旋塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的X43F46襯氟旋塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
